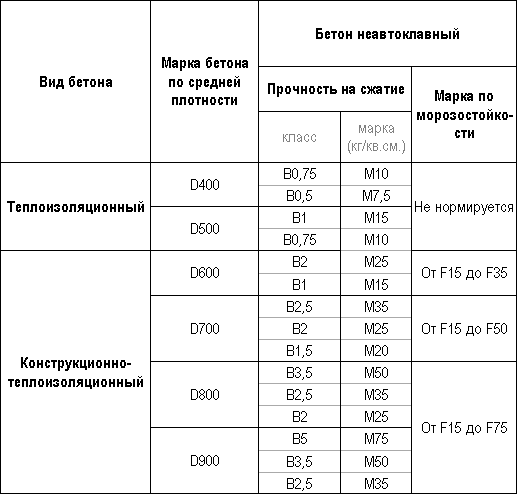

Термоизоляционный пенобетон – это ячеистый бетон, который получают из портландцемента, пенообразователя и обычной воды. Объемный вес полученного материала колеблется в пределах от 400 до 500 кг/м³, а прочность пенобетона, согласно ГОСТ 5742-51, составляет от 5 до 7 кг/см².

При изготовлении пенобетона используется не только портландцемент, но и шлакопортландцемент, глиноземистый и пуциотановый цементы. Главное условие для их применения состоит в том, что данные виды цемента не должны образовывать осадок ячеистой массы.

Обычный термоизоляционный пенобетон (неавтоклавный) не имеет достаточной прочности. Это создает немалые трудности при осуществлении транспортировки, а так же при установке пенобетонных изделий.

Игнорирование требований госта к пенобетону и приводит к трагическим результатам. Например, неавтоклавный ячеистый бетон по своей структуре лишен достаточного количества жидкости. Он затвердевает в течение двух недель. Вследствие этого, образуются трещины в структуре блоков, что в дальнейшем приводит к разрушению изделий.

Для приготовления пенобетона чаще всего используют цемент в чистом виде, поэтому потребуется его немалое количество - от 300 до 400 кг/м³.

Чтобы уменьшить количество чистого цемента, используемого для приготовления ячеистого материала, вводят разнообразные заполнители: минеральные или искусственные. Применение тонкомолотых наполнителей не всегда приводит к желаемому результату. Более того, эффект может быть противоположным. К примеру, трепел и драгомит провоцируют образование трещин в пеноблоках, тогда как добавление в состав пенобетонной массы тонкомолотого песка, создает дополнительный объемный вес материалу.

Научные разработки

Специалисты ЦНИЛ усовершенствовали способ приготовления неавтоклавного пенобетона. Они сумели изготовить прочный термоизоляционный ячеистый бетон, уменьшив при этом долю чистого цемента в составе материала. Это стало возможным благодаря добавке в массу тонкомолотого известняка. Известняк вводится в зависимости от веса чистого цемента, в количестве 25%. Этот объем делает пенобетон прочнее и качественнее. Он активно принимает участие в процессе затвердевания портландцемента.

Известняк, как микронаполнитель, выполняет функцию по распределению внутренней нагрузки. Это значительно улучшает структуру пенобетона, одновременно снижая в нем усадку.

Здесь очень важную роль играет неразрывная цепочка «цемент – известняк - вода». В ней все имеет значение: микроструктура, удельный вес и вид материала. Цепочка процессов осуществляется при реакции карбонизации раствора Ca(OH)2, в результате чего образуются гидраты карбоната кальция. Они и являются основой для кристаллизации в затвердевающем растворе. Гидраты карбоната кальция увеличивают силу сращивания цемента с зернами известняка. В результате этого процесса во время влажного отвердевания пенобетона, образуется прочный ячеистый бетон.

Пенобетон: гости или не гост. Последствия отхода от стандартов

При количестве 25% известковой муки от веса цементного камня, полученный пенобетон обладает лучшими морозостойкими свойствами, чем приготовленный без известняка, а только с чистым цементом.

Если увеличить количество известкового наполнителя до 50 % от веса цементного камня, отрицательных последствий не наблюдается. Трещин и осадков в ячеистой массе нет.

Материалы, необходимые для приготовления ячеистого бетона

Обязательно нужен портландцемент. Он должен соответствовать ГОСТ 310-41. Его марка не должна быть ниже 300. Перед тем, как начать использовать цемент, требуется его просеять через сито. Плотность отверстий сита на см² – 64 штуки.

Прочность известковой муки – 200-1200 кг/см². Тонкость помола нужно проверить с помощью сита. Помол подходит, если через сито 900 отверстий на см² прошло не более 10% от общей пробной массы, через сито 4900 отверстий на см² не более 60%.
Пенообразователи, применяемые при производстве пенобетона разнообразны. Это и клееканифольный, и смолосалониновый пенообразователи.

Качество используемой воды, должно соответствовать требованиям, которые к ней предъявляются при приготовлении строительных смесей и бетонов для того, чтобы пенобетон был прочным.
